HD02信號隔離器

　　HD02信號隔離器是一種對直流電壓電流信號進行隔離及變送處理的儀表，又稱隔離器。該變送器輸入/輸出/電源三方全隔離，具有超強抗電磁干擾能力，精度高，輸入輸出選擇范圍寬，標準導軌安裝便于檢測與維護。與各種溫度變送器、壓力變送器、液位變送器、流量變送器等配套，完成取回參數信號、隔離轉換輸出的工作，同時對PLC、變頻器、DCS系統等起保護作用。廣泛用于電力、石油化工、水處理、水泥行業等領域的數據采集、信號傳輸轉換和DCS集散控制系統。

　　HD02信號隔離器采用了*先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用；同時，數字化技術的應用有效提高了隔離轉換精度；內部采用數字化調校、無需零點及滿度調整、自動動態零點校準、溫度漂移自動補償等諸多先進技術。

   　產品特點

 ◇  輸入/輸出/電源之間全隔離，超強抗干擾能力

 ◇  采用*先進的數字化技術，線性好，精度高

 ◇  SMT表貼工藝及厚膜集成技術，可靠穩定

 ◇  自動零點自動校準，自動溫度補償技術

 ◇  標準DIN35導軌安裝，裝卸方便,適合密集安裝

 ◇  體積小巧，外形美觀，隔離與變送一體

 ◇  帶電源指示燈和線路故障指示燈

 ◇  可選：一入一出型，一入二出型

   　 選型及定貨代碼　　　

　　　型　　號：HD02-[輸入代碼][輸出代碼]

名稱	基本型號	輸入種類 *		輸出種類 *		供電24V
		輸入代碼	輸入信號	輸出代碼	輸出信號
直流信號隔離器	HD02-	1 2 3 4 5 6 7 8 9 Q	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它	1 2 3 4 5 6 7 8 9 Q	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它

* ： 1 ）輸入和輸出可以任意組合；特殊的輸入 / 輸出型號請向我們確認,用Q表示；

     2 ）選型舉例： HD02-46 為電流輸入隔離器，輸入 4～20mA ，輸出0～10V

主要技術參數

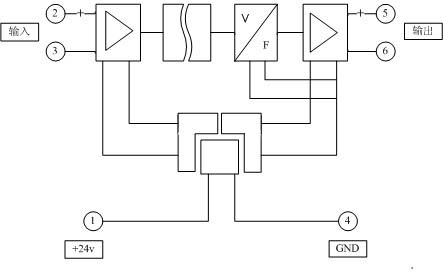

　 原理圖接線圖

      信號輸入：2(+)，3(-)            輸出信號：5(+)，6(-)               供電電源 ：1(+)，4(-)

相關產品：HD01溫度變送器　　　　　 HD02信號隔離器
